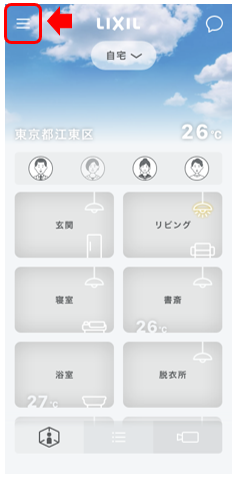

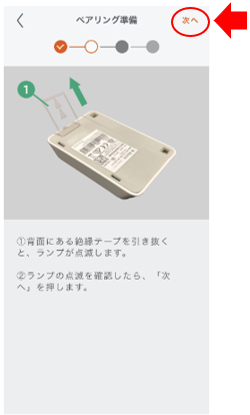

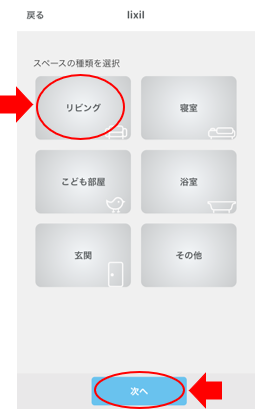

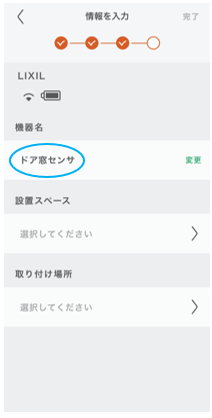

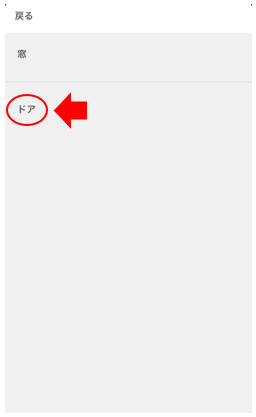

ドア窓センサをペアリングする＜動画あり＞

手順動画はこちら

梱包内容確認

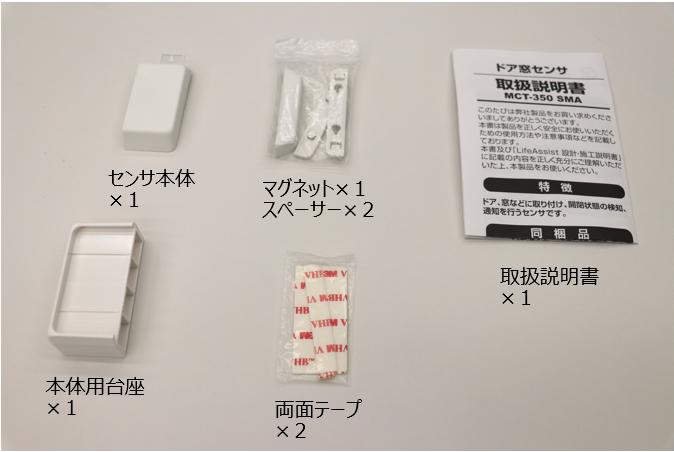

１）下の内容がすべて入っているかご確認ください。

名称と機能

１）各部の名称と機能について記します。

①LEDランプ：ペアリング準備モード時に点滅します。
②センサ本体
③マグネット
④スイッチ：ペアリング準備モードにする場合に使用します。
⑤ボタン電池： CR2450（Panasonic製推奨）

ご使用開始の前に必ず「安全にお使いいただくために」をお読みください。

取付

１）取付時の注意

ドア窓センサは「閉」を検出する接近方向と、「開」を検出する離脱方向に距離の差があります。必ず開閉動作を検出したい位置に仮固定して動作確認後に本固定してください。

	検出範囲の目安
接近方向（閉）検出	約15mm以下
離脱方向（開）検出	約80mm以上

※金属が隣接した状態の検出範囲は通常より狭まりますので、ご注意ください。

２）取付例

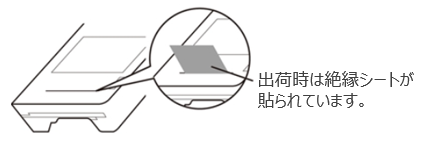

①絶縁シートが外れていることを確認してください。

②両面テープをセンサ本体・マグネットそれぞれの裏面に貼り付けて、取付位置にしっかり固定してください。ただし、台座（センサ本体用）を使用される場合は、センサ本体には貼らず、台座（センサ本体）の裏面に貼り付けてください。
※性能を十分発揮するために、正しい向きで貼り付けてください。

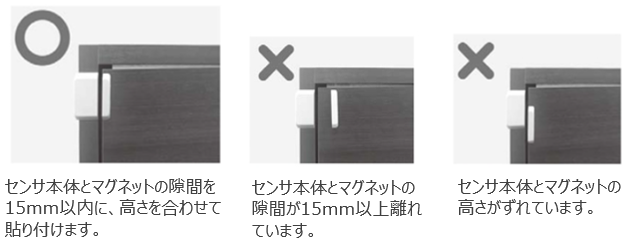

※センサ本体とマグネットの隙間は、約15mm以内になるように、できるだけ近づけて貼り付けてください。
※本設置前に、動作確認を必ず行ってください。
※両面テープに裏表はありません。
※事前に貼付する面をきれいにしてください。

両面テープははみ出さない様に裏面の中心に貼り付けてください。

電池交換の際、カバーをスライドして外すため、本体と天井・障害物との間を40mm以上距離をとって取付してください。

●室内ドアの場合

●玄関ドアの場合
ドア枠と扉に段差がある場合、センサ本体を付属の台座にセットし、マグネットとの距離が15mm以内になるように調整してください。

●窓の場合
引違い窓の場合、召合框（めしあわせカマチ）の上部側（額縁面から100mm程度）の外障子側（ガラス面）にマグネットを貼り付け、内障子側のカマチにセンサ本体を貼り付けます。
外障子のガラス面と框面との間隔が11.5mm以上必要です。

以下の場合はドア窓センサが取付できない、または正常に動作できない恐れがありますので、広域人感センサなど他の機器での代用をご検討ください。
・外障子のガラス面と内障子の框との間隔が11.5mmより小さい場合
・引違い以外の窓の場合
・-10℃～49℃の範囲を外れる場所
・雨が降り込む場所
・結露が発生する場所

ドア窓センサ取付可否表
（サッシ）

S：S仕様　北：北海道仕様

		サッシシリーズ
品種		TW (PG)	TW (TG)	サーモス X(PG)	サーモスX(TG)	サーモス ⅡH	サーモス L	サーモス A	EW (PG)	EW (TG)	EW forDesign
引違い装飾含む	マド	○	×	○	×	○	○	○	S:× 北:○	×	×
引違い装飾含む	テラス	○	×	○	×	○	○	○	○	×	×
縦すべり	グレモン	×	×	×	×	-	-	-	×	×	×
	オペレータ	×	×	×	×	×	×	-	-	-	-
	カムラッチ	-	-	-	-	○	○	○	-	-	-
横すべり	グレモン	×	×	×	×	-	-	-	×	×	×
	オペレータ	×	×	-	-	×	×	-	-	-	-
	カムラッチ	-	-	-	-	○	○	○	-	-	-
高所用横すべり		×	×	×	×	×	×	×	×	×	-
大開口横すべり		-	-	-	-	-	-	-	×	×	×
上げ下げ		○	○	○	○	○	○	○	○	○	-
ドレーキップ		-	-	-	-	-	-	-	○	○	-
内倒し		-	-	-	-	×	×	×	-	-	-
外倒し		-	-	-	-	×	×	×	×	-	-
突き出し		-	-	-	-	-	-	-	×	-	-
開き窓テラス		-	-	-	-	-	-	-	○	○	○
テラスドア		○	○	○	○	○	○	-	○	○	○
勝手口ドア		○	○	○	○	○	○	-	○	○	○
採風勝手口ドア		○	○	○	○	○	○	○	-	-	-

（玄関ドア・引戸）

	LIXIL玄関シリーズ	取付
玄関ドア引戸	ジエスタ2	○
	グランデル2	○
	アヴァントス	○
	玄関ドアDA	○
	プレナスX	○
	エルムーブ2	○
	玄関引戸k3シリーズ	○
	玄関引戸PGシリーズ	○
	玄関引戸k6シリーズ	○
