用意するもの

• JEM-Aアダプタ
• XHコネクタの規格に対応した信号線 ×２
• 火災報知器
• 移報線（単独型）
• XHコネクターハウジング４ピン（HA端子）
• XHコネクターハウジング用コンタクト × 2
• コンセントボックス × 2
• スイッチプレート
• スイッチカバー2個口

• テレホンガイド



作動確認済機器

【単独型】

• SHK48453K/Panasinic
• KRH-1BS/ニッタン

【ワイヤレス連動型】

• 『SH3290K/Panasonic 移報接点アダプタ』に対応するワイヤレス連動型火災報知器
• 『FSOJ001B-S/能美防災 住宅火災移報アダプタ』に対応するワイヤレス連動型火災報知器

注）本サービスは移報出力が可能な火災報知器のみに対応しております。
      移報接点内蔵のものや移報出力用のアダプタに対応した機種を使用してください。

設置

１）火災報知器の設置及び移報線施工を行い、移報線を束ねた端子台から
JEM-Aアダプタを設置するコンセントボックスまで２線を配線してください。

注）ワイヤレス連動型の火災報知器を使用する場合は、使用する火災報知器に対応する
　移報出力用アダプタを連携してください。
注）移報線は使用する火災報知器の取扱説明書に記載の規格のものを使用してください。

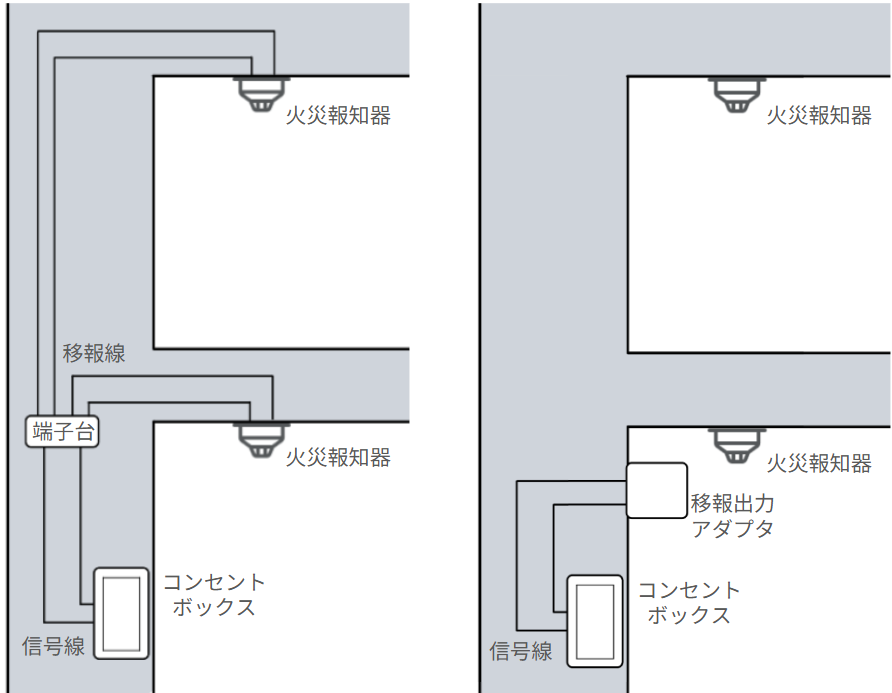

【単独型】　　　　　　　　　　　　【ワイヤレス連動型】

２）１）で配線した２線の被膜を剥き、ハウジング用コンタクトを圧着してください。

３）XHコネクターに２）で作成したコンタクトを挿し込んでください。

注）K1, K2, K3ピンはぞれぞれ I1, I2, I3ポートに対応しており、アプリ上での設定時に機器を I1, I2, I3ポートに割り振ります。
  施工業者の方はどのポートに機器をつないだのかをお施主様にお伝えください。

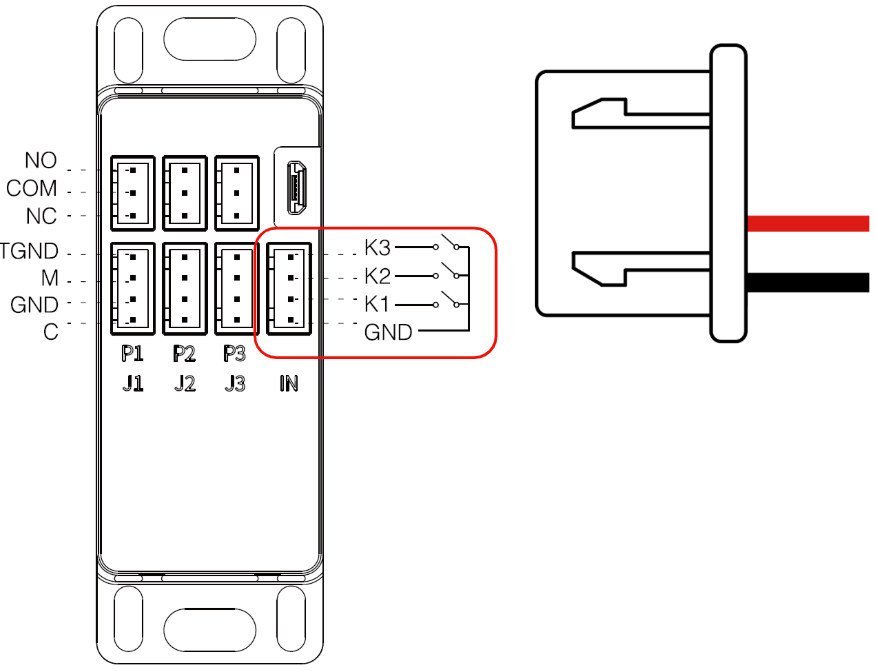

注）コンタクトを挿し込む場所は下の図を参照してください。

【火災報知器を I1に接続する場合】

注）I1ポートに接続する場合、GNDとK1に配線を行ってください。

配線にはXHコネクタの規格に対応したものを使用してください。

４）完成したXHコネクタをJEM-AアダプタのINポートに差し込んでください。

５）『LIXIL製 JEM-Aアダプタを設置・ペアリングする』の『設置』を参照し、JEM-Aアダプタを設置してください。
