LIXIL製 電動窓製品を設置・ペアリングする
梱包内容確認
下の内容がすべて入っているかご確認ください。
※別売りの手動用オペレーター本体およびハンドルを使用すると、ガラスまたは障子の建て込みがし易くなります。建て込みが終わってからオペレーター本体およびハンドルを外して電動ユニットを取付けてください。
取付上のお願い
- 電動ユニットは、取付け作業をやりやすくするために、ガラスまたは障子を入れる前にサッシ枠に取付けてください。
- 窓サッシにつけない状態でユニットを動かさないでください。操作によっては故障の原因になります。
- 障子の組立ておよび取付けは、各々の説明書をお読みください。
- 必ず指定のねじを使用してください。（電動ユニット取付けねじは、サッシ本体に同梱されています。）
詳しくは取付説明書をご確認ください。

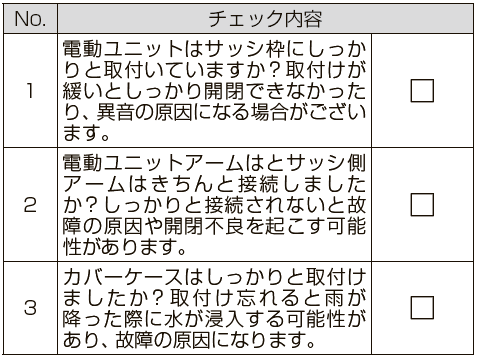

下記内容は重要事項ですので必ず点検してください。
事前準備
電動ユニットカバーケースをいったん外してください。
電動ユニットの固定
■高所横すべり出し窓の場合
１）電動ユニットの固定
下枠に電動ユニット本体を㋺なべ小ねじで固定してください。
※ねじ締めの際は2.5±0.5N·m（25±5kgf·cm）のトルクで止めてください。
※取付けの際、電源線を傷つけないように注意してください。
※先に取付け穴にねじを差し込むと取付けが容易になります。
※取付け前にアームを図の位置まで出してください。
２）アームの取付け
モータ上部の機構をプラスドライバーを用いて操作し、アームを図の位置まで出してください。
３）障子との接続

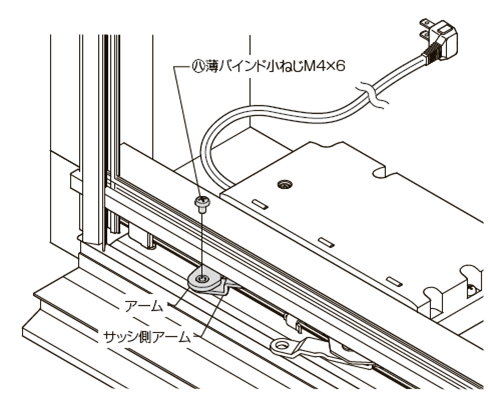

アームとサッシ側アームを㋩薄バインド小ねじでねじ止めします。
※取付けを行う際は障子を開いた状態にしてから取付けてください。障子にロックがかかっている場合はロックを外してください。
４）カバーの取付け

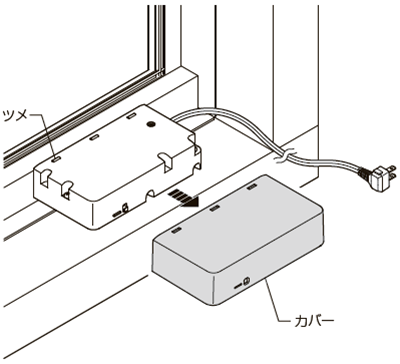

カバーを矢印の方向に押しながらツメをはめ込んでください。
５）プッシュボタンの取付け
プッシュボタンをはめ込んでください。
※ プッシュボタンはサッシ内観色に合ったものを取付けてください。
停電時の操作方法
■障子を開けた状態で停電になった場合
※安全のため、コンセントを抜いてください。
１）カバーを矢印の方向に引いて外してください。

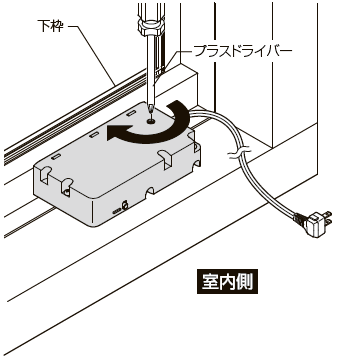

２）モータ上部の機構をプラスドライバーを用いて操作してください。下図の矢印の方向に回すと障子が閉まります。
※万が一、開けたい場合は、逆方向に回してください。
電源の接続

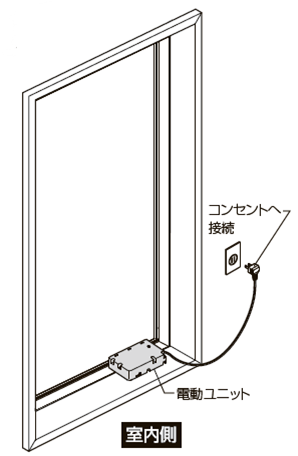

１）単窓時
電源コンセントへ接続してください。
※ コンセントの増設が必要な場合は、電気工事店に依頼してください。

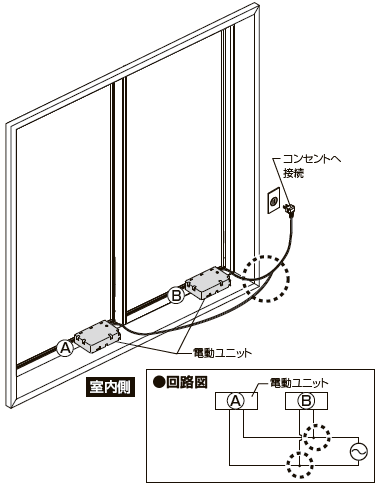

２）連窓時
※電気配線工事は、電気工事店に依頼してください。火災・感電の原因になるおそれがあります。
※電動ユニットを動作させるためには、高機能リモコンまたは、単機能リモコンが必要になります。
※リモコンによる操作はリモコン説明書をご覧ください。
※同梱の単機能リモコンを使用し、設定説明書を参考に動作確認をしてください。
※同梱リモコンに別の電動ユニットやシャッターを登録しないでください。メンテナンス等ができなくなります。
ペアリング

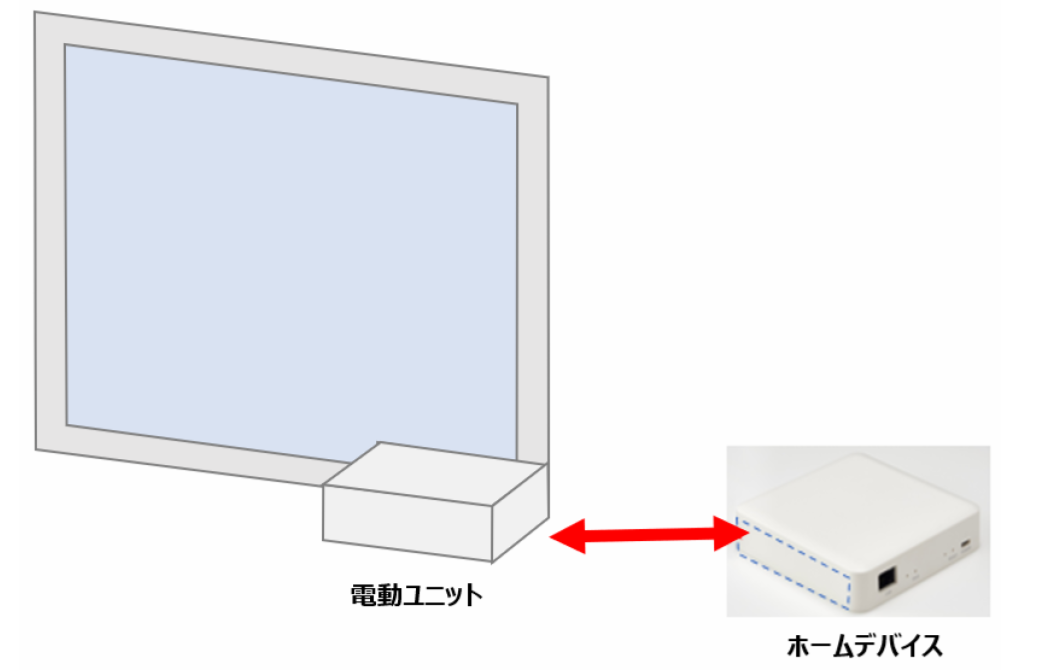

ホームデバイスと電動窓製品をペアリングする際は、電動ユニットとホームデバイス（下の画像点線部分の面）の距離をできるだけ近づけてください。
登録後は設置位置から電動シャッターが作動することを確認してください。
※窓製品が高所に設置されている場合、転落等には十分にお気をつけください。
１）左上のメニューアイコンをタップしてください。

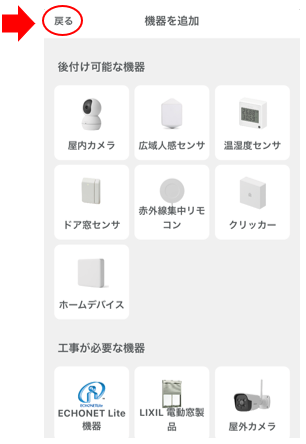

２）「機器」の「＋」ボタンをタップしてください。

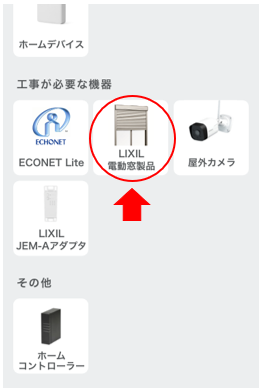

３）「LIXIL電動窓製品」をタップしてください。
４）「装飾窓用電動ユニット」をタップしてください。

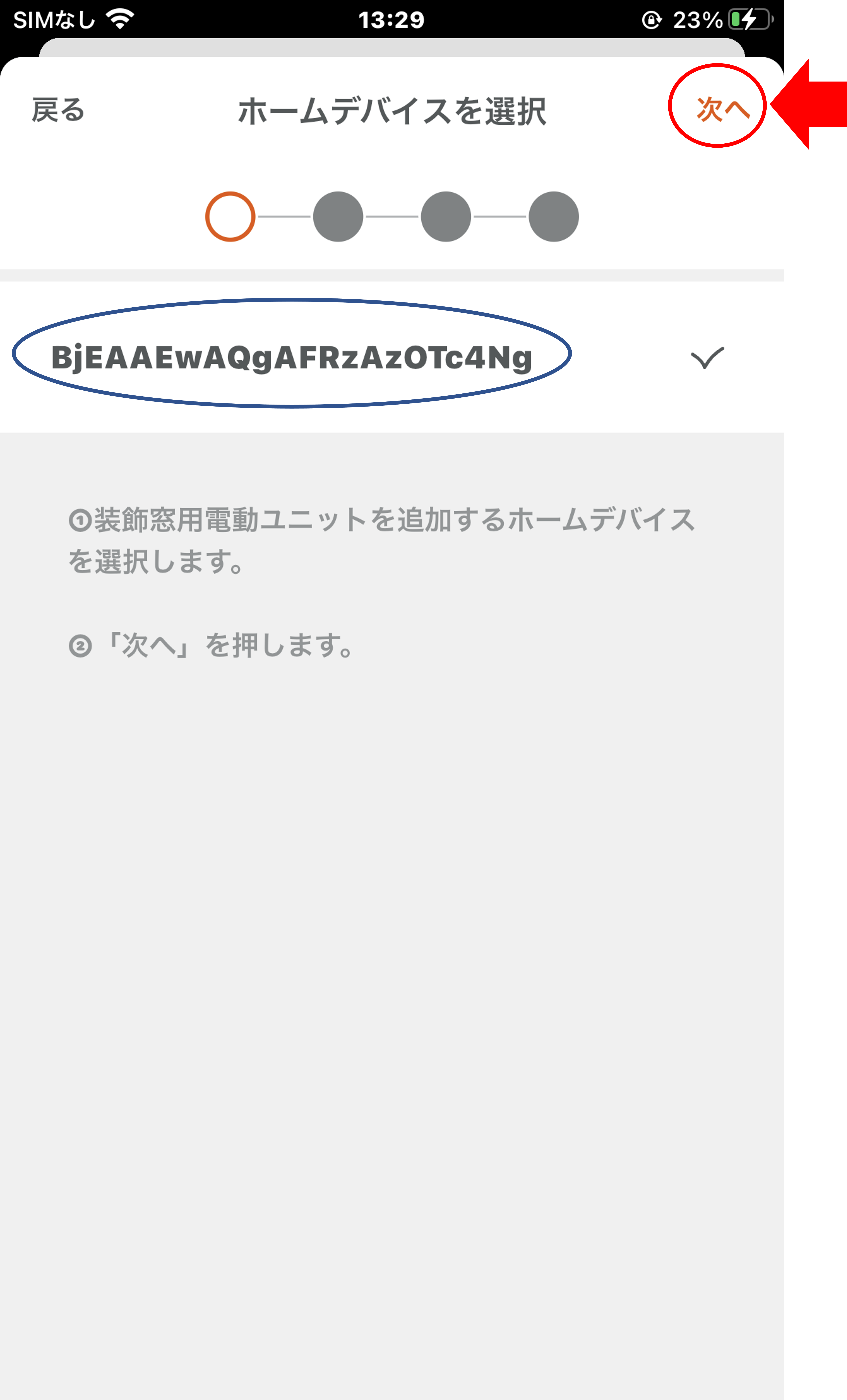

５）電動ユニットを追加するホームデバイスを選択し、「次へ」をタップします。

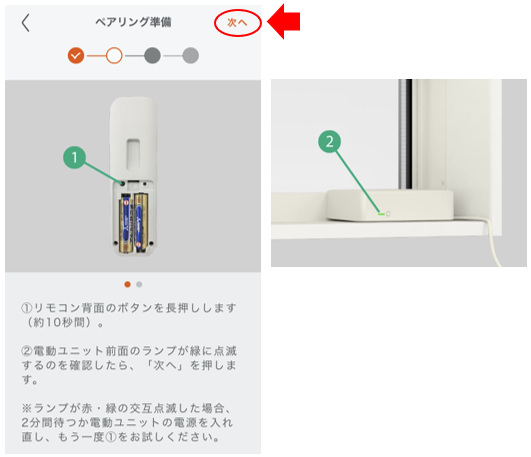

６）①リモコン背面のボタンを長押ししてください。（約10秒間）
②電動ユニット前面のランプが緑に点滅するのを確認したら、「次へ」をタップしてください。
※ランプが赤色点滅した場合、リモコン背面ボタンを押し続ける時間が短い可能性があります。
※ランプが赤・緑の交互点滅した場合、リモコン背面ボタンを押し続ける時間が長すぎた可能性があります。
これらの場合、2分間待つか電動ユニットの電源を入れ直し、もう一度①をお試しください。

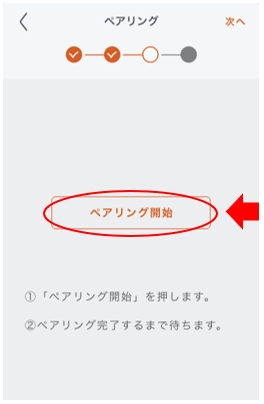

７）「ペアリング開始」をタップしてください。ペアリングが終了するまでお待ちください。

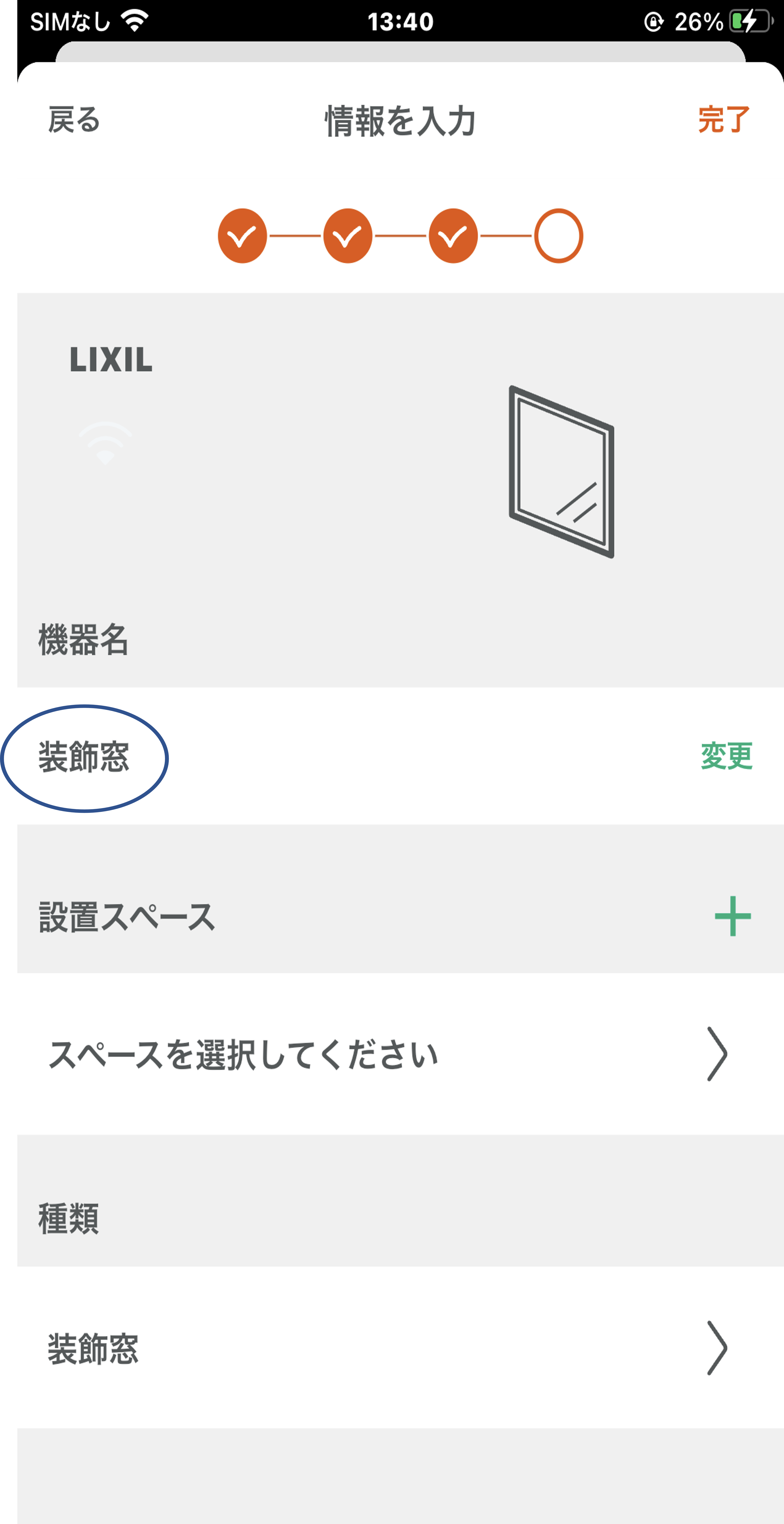

８）正常にペアリングが終了すると、機器名に「装飾窓」という名称が表示されます。
情報入力

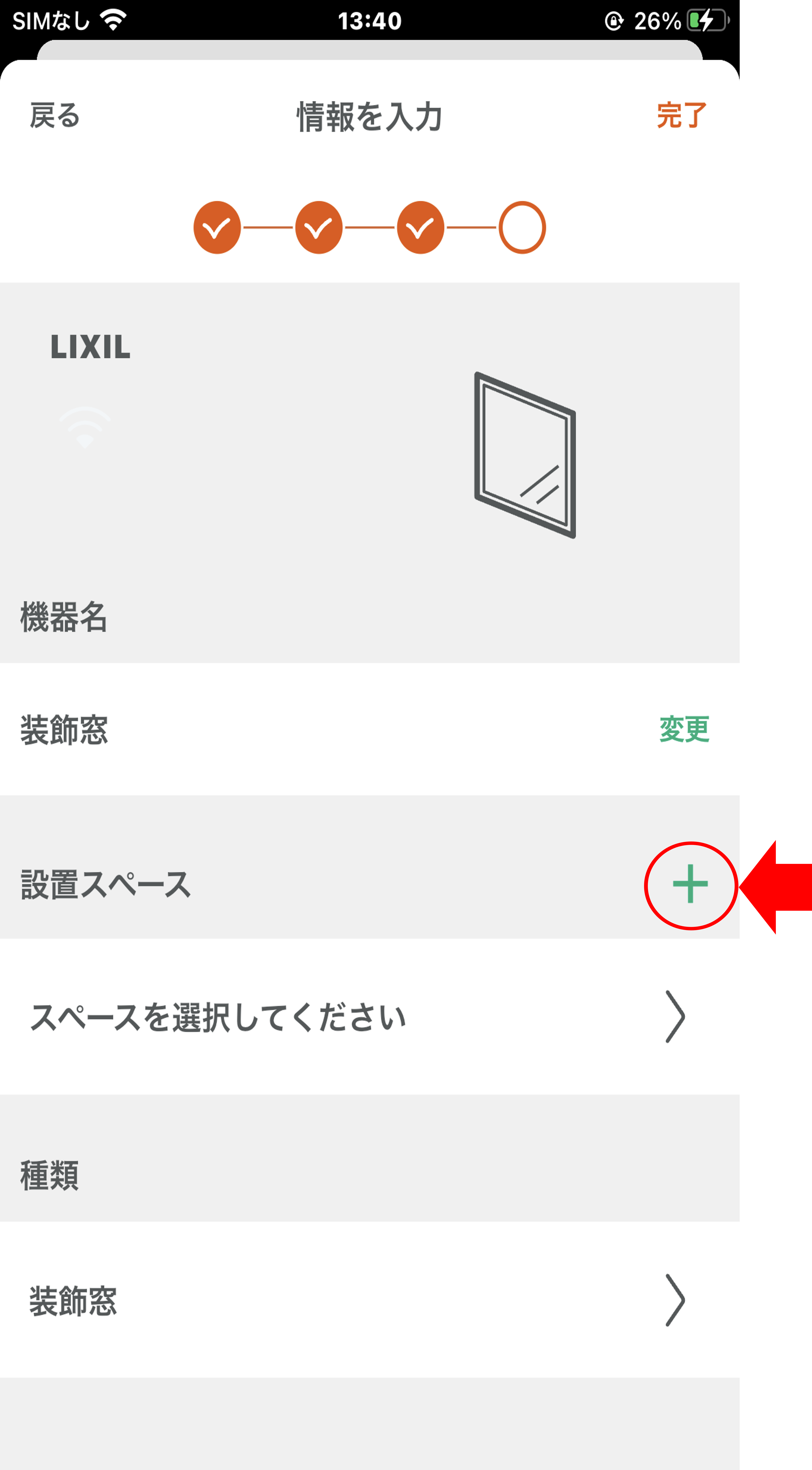

１）設置スペースの「＋」をタップしてください。
※すでに設置スペースを作成されている場合は ４）にお進みください。

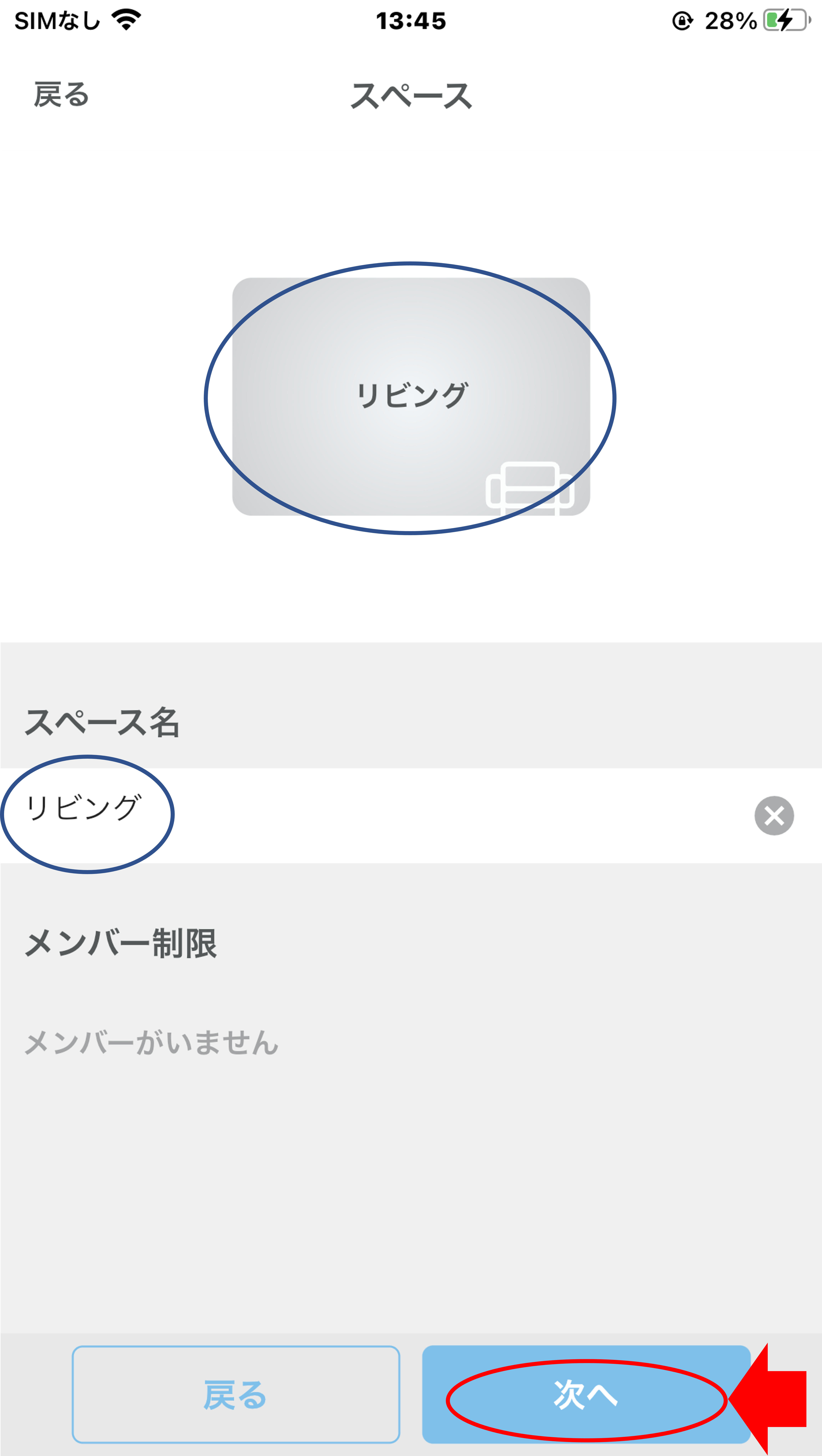

２）スペースの種類を選択してください。ここではリビングを選択しています。「リビング」をタップしたあと、「次へ」をタップしてください。
３）リビングが表示されていることを確認し、「次へ」をタップしてください。
４）設置スペースの「 〉」をタップしてください。
５）「リビング」をタップしてください。

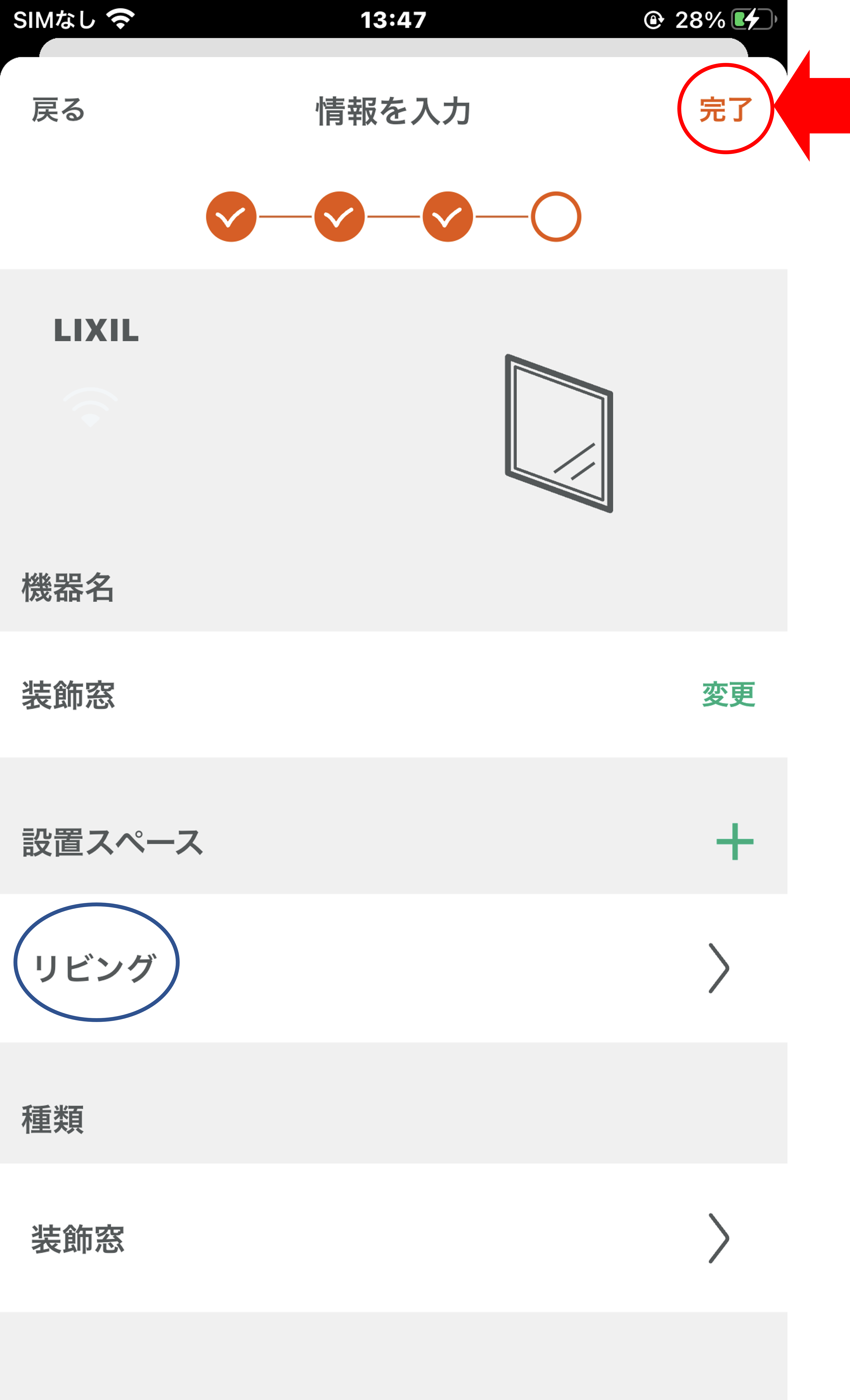

６）設置スペースにリビングが追加されていることを確認したあと、「完了」をタップしてください。
７）「戻る」をタップしてください。
