システム構成と接続
（重要）屋外カメラLS259/LS279 は有線LAN接続を推奨します
※配線を隠ぺいする場合、壁内への先行配線が必要です。
※連携する機器の仕様に従い配線・接続方法をご確認のうえ工事・設置を行ってください。
Life Assist2製品の電源について
「ホームデバイス」「屋外カメラ」「屋内カメラ」「電動ユニット」「赤外線集中リモコン」についてはAC100Vコンセントをご用意ください。
Life Assist2製品以外の電源について
ご利用になる機器の仕様に合わせて電源・信号線の工事を行ってください。
設置上のご注意
3階以上の建物間や壁・金属・構造材をまたぐ環境では通信用の電波が不安定または遮断されることがありますので設置を避けてください。本書「安全にお使いいただくために」、「使用上のご注意」をよくお読みのうえ設置機器／設置場所をご選定ください。
配線について

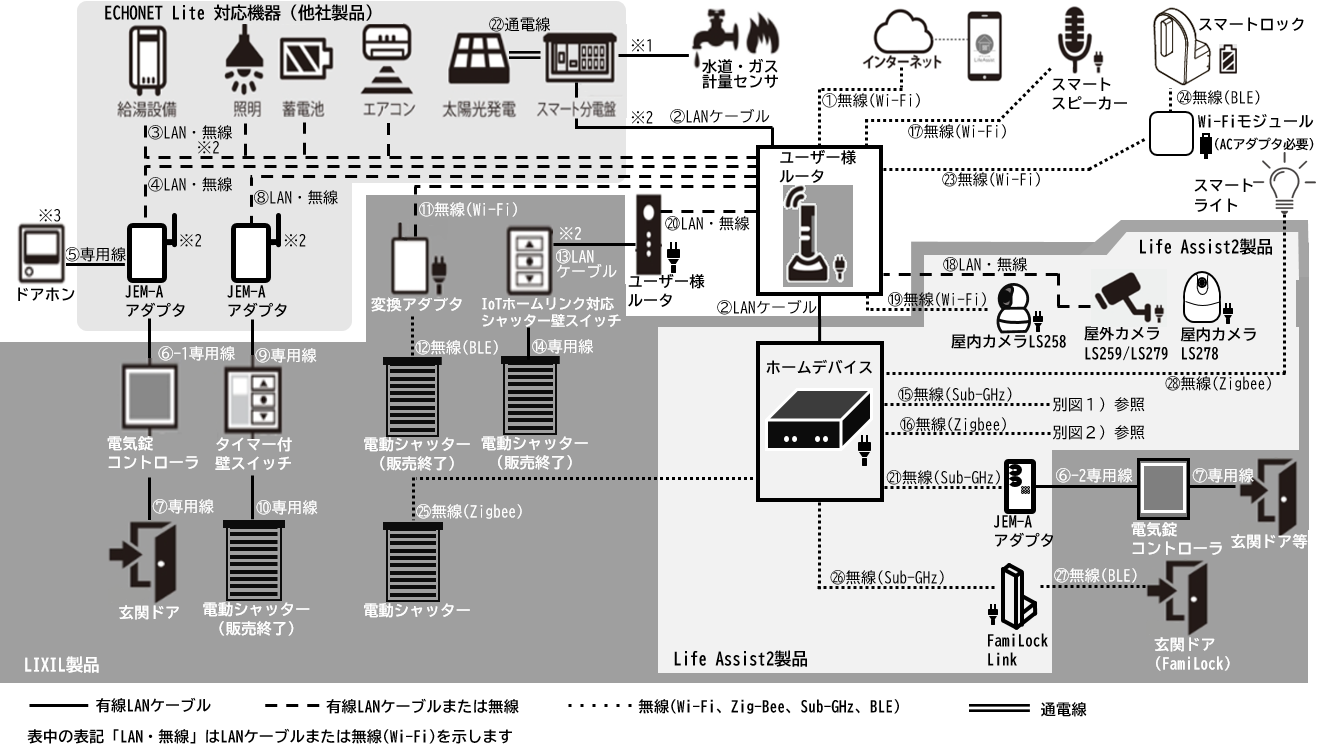

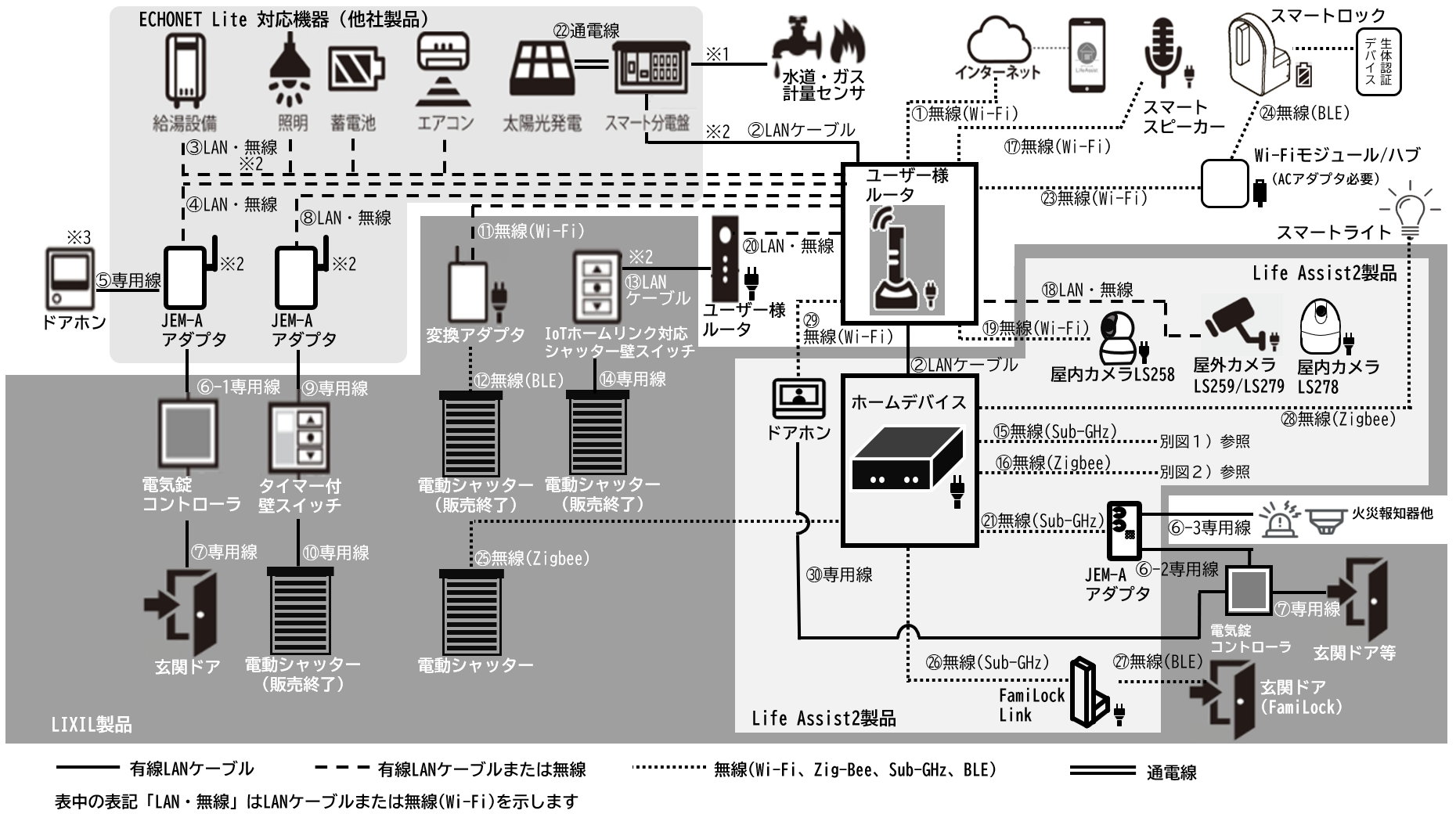

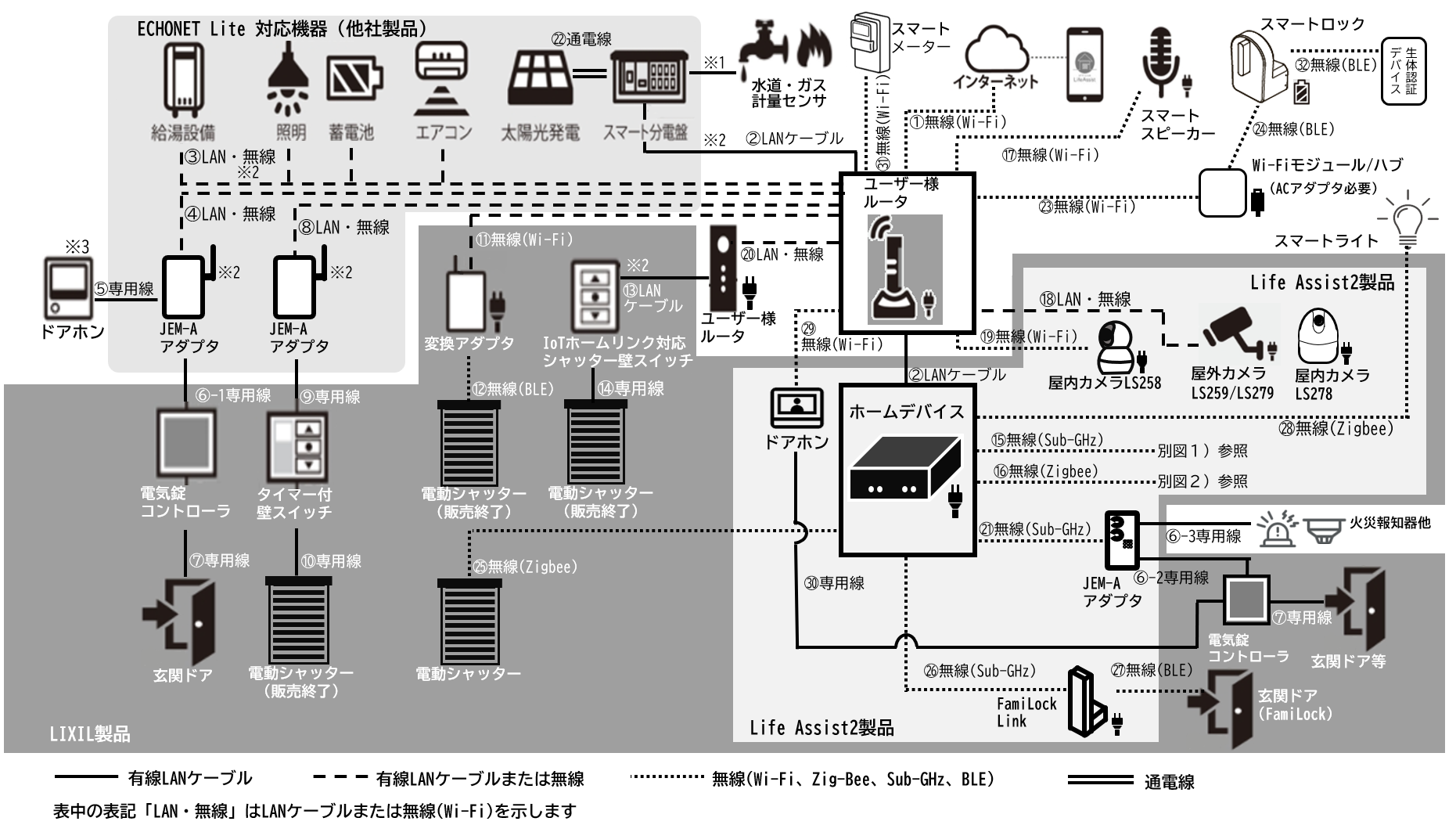

| No | 配線種 | 接続機器 | 備考 |
| ① | 無線(Wi-Fi) | ユーザー様ルータ↔インターネット | ― |
| ② | LANケーブル | ユーザー様ルータ↔スマート分電盤 | 現地手配 |
| ③ | LANケーブルまたは無線(Wi-Fi) | ユーザー様ルータ↔ECHONET Lite対応家電・住宅設備機器 | 現地手配※2 |
| ④ | LANケーブルまたは無線(Wi-Fi) | ユーザー様ルータ↔JEM-Aアダプタ | 現地手配※2 |
| ⑤ | 専用線 | JEM-Aアダプタ↔ドアホン※3 | 現地手配 |
| ⑥-1 | 専用線 | JEM-Aアダプタ↔電気錠コントローラ | JEM-Aアダプタに同梱 |
| ⑥-2 | 専用線 | JEM-Aアダプタ↔電気錠コントローラ | 現地手配 |
⑥-3 | 専用線 | JEM-Aアダプタ↔火災報知器/セキュリティアイテム | 現地手配 |
| ⑦ | 専用線 | 電気錠コントローラ↔玄関ドア(電気錠) | 電気錠コントローラに同梱 |
| ⑧ | LANケーブルまたは無線(Wi-Fi) | ユーザー様ルータ↔JEM-Aアダプタ | 現地手配※2 |
| ⑨ | 専用線 | JEM-Aアダプタ↔タイマー付壁スイッチ | 現地手配(JEM-Aアダプタに同梱) |
| ⑩ | 専用線 | タイマー付壁スイッチ↔シャッター本体 | 電動シャッターに同梱 |
| ⑪ | 無線(Wi-Fi) | ユーザー様ルータ↔変換アダプタ | ― |
| ⑫ | 無線(BLE) | 変換アダプタ↔シャッター本体 | ― |
| ⑬ | LANケーブル | ユーザー様ルータ↔IoTホームリンク対応シャッター用壁スイッチ | 有線接続の場合 現地手配※2 |
| ⑭ | 専用線 | IoTホームリンク対応シャッター用壁スイッチ↔シャッター本体 | 電動シャッターに同梱 |

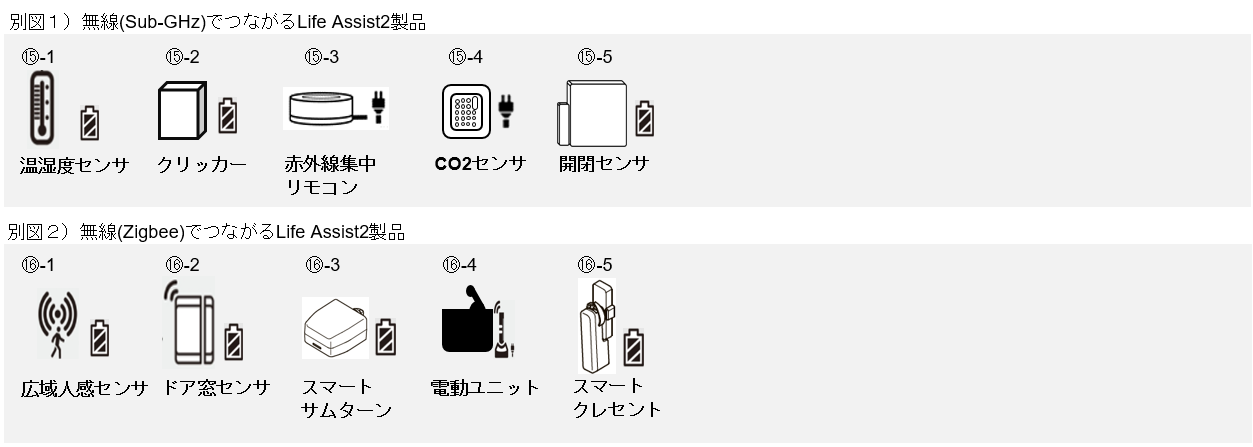

| ⑮ | 無線(Sub-GHz) | ホームデバイス↔別図１）に記載のLife Assist２製品 | ― |
| ⑯ | 無線(ZigBee) | ホームデバイス↔別図２）に記載のLife Assist２製品 | ― |
| ⑰ | 無線(Wi-Fi) | ユーザー様ルータ↔スマートスピーカー | 現地手配 |
| ⑱ | LANケーブルまたは無線(Wi-Fi) | ユーザー様ルータ↔屋外カメラLS259/LS279 | 有線接続の場合 現地手配※4 ※6 |
| ユーザー様ルータ↔屋内カメラ LS278 | 有線接続の場合 現地手配※5 | ||
| ⑲ | 無線(Wi-Fi) | ユーザー様ルータ↔屋内カメラ LS258 | ― |
| ⑳ | LANケーブルまたは無線(Wi-Fi) | ユーザー様ルータ↔ユーザー様ルータ | 現地手配 |
| ㉑ | 無線(Sub-GHz) | ホームデバイス↔JEM-Aアダプタ | ― |
| ㉒ | 通電線 | スマート分電盤↔太陽光発電 | ― |
| ㉓ | 無線(Wi-Fi) | ユーザ―様ルータ↔Wi-Fiモジュール | ― |
| ㉔ | 無線(BLE) | Wi-Fiモジュール↔スマートロック | ― |
| ㉕ | 無線(ZigBee) | ホームデバイス↔電動シャッター | ― |
| ㉖ | 無線(Sub-GHz) | ホームデバイス↔FamiLock Link | ― |
| ㉗ | 無線(BLE) | FamiLock Link↔玄関ドア(FamiLock) | ― |
| ㉘ | 無線(ZigBee) | ホームデバイス↔スマートライト | ― |
| ㉙ | 無線(Wi-Fi) | ユーザー様ルータ↔ドアホン | ― |
| ㉚ | 専用線 | ドアホン↔電気錠コントローラ | 現地手配 |
※1 水道・ガス計量センサへの接続は分電盤の仕様に従ってください。
※2 連携する機器に合わせて、接続方法を選定してください。通信の安定のため、LANケーブルでの接続を推奨します。無線接続の場合は各メーカーへお問い合わせください。
※3 JEM-Aアダプタと連携可能なドアホンは、パナソニック社製「どこでもドアホン」・「外でもドアホン」シリーズです。
※4 LANケーブルはPOE給電対応のストレートタイプケーブル/CAT5eUTP以上/AWG24以上/最長30ｍ以下のものをお使いください。新築など隠ぺい配線の場合は、先行配線を行ってください。
※5 LANケーブルはストレートタイプケーブル/CAT5eUTP以上/AWG24以上のものをお使いください。
※6 屋外カメラLS259/LS279 はWi-Fi接続も可能ですが、外壁仕様やルータからの電波強度による通信途絶リスクがあるため、有線LAN接続を必ず行ってください。
